Керувати кількома групами освітлення звичайними вимикачами незручно: доводиться прокладати окремі лінії, дублювати клавіші й контролювати навантаження. Помилка у виборі апарата може спричинити перегрів контактів або передчасне зношення вимикача. Правильно підібраний контактор переносить комутацію в електрощит і дає змогу гнучкіше налаштовувати сценарії освітлення.
Головне:
- контактор комутує навантаження за зовнішнім сигналом;
- номінал добирають за струмом і схемою груп;
- монтаж на DIN-рейку спрощує компонування щита.
Що таке модульний контактор і де він застосовується

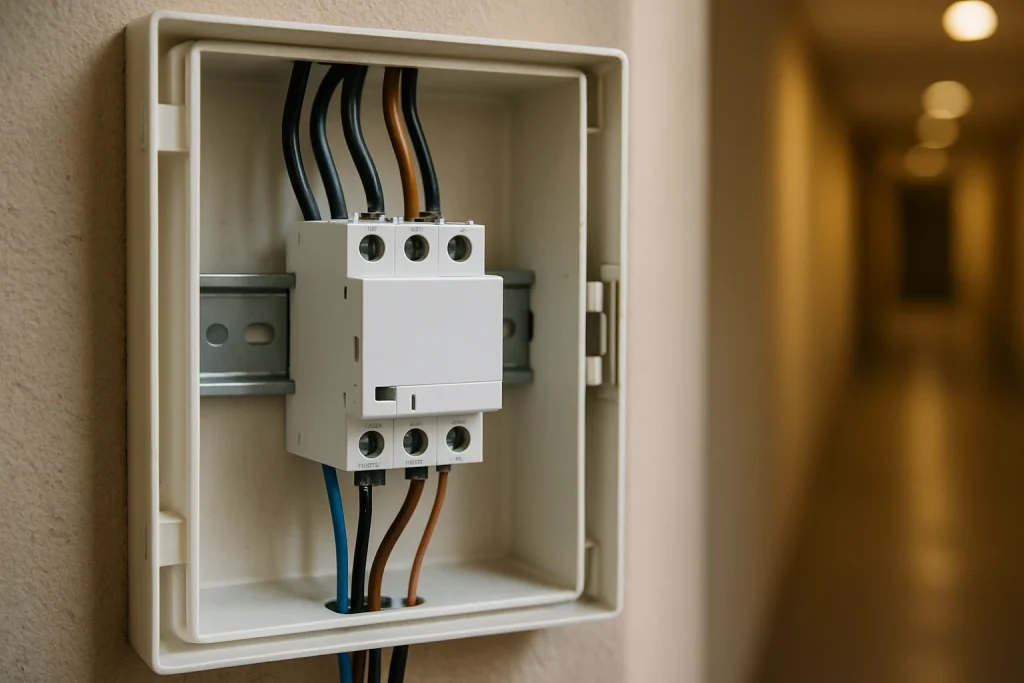

Модульний контактор – це електромеханічний комутаційний пристрій для встановлення на DIN-рейку. Він вмикає або вимикає силове коло після подачі напруги на котушку керування. Кнопка, таймер, датчик руху чи реле часу не пропускають через себе струм усіх світильників, а лише подають команду. Для щитової автоматики модульний контактор дає змогу розділити коло керування та коло навантаження, що полегшує обслуговування схеми.
Такі пристрої використовують у квартирах, приватних будинках, офісах, магазинах і виробничих приміщеннях. Один контактор може керувати освітленням коридору, фасаду, парковки або кількох зон у будинку. Його також застосовують для централізованого відключення другорядних споживачів. Контактна група буває нормально відкритою або комбінованою, тому апарат може не тільки подавати живлення, а й передавати стан у допоміжне коло.
Котушка контактора отримує керуючу напругу, після чого рухомий механізм замикає або розмикає силові контакти. У побутових схемах часто використовують керування від 230 V AC, а для низьковольтної автоматики підходять моделі з котушкою 24 V AC/DC. Напругу котушки обирають не за потужністю світильників, а відповідно до сигналу, який подає пристрій керування.
Переваги контактора порівняно зі звичайним вимикачем
Контактор доречний, коли одним сигналом потрібно комутувати потужне або розгалужене навантаження. Звичайний настінний вимикач призначений для ручного керування однією лінією та встановлюється безпосередньо в приміщенні. Контактор монтують у щиті, а команду на нього можуть подавати кілька пристроїв. Тому сценарій «вимкнути все освітлення» не вимагає прокладання силових ліній до однієї клавіші.
| Критерій | Звичайний вимикач | Модульний контактор |
| Місце монтажу | Підрозетник у кімнаті | Електрощит, DIN-рейка |
| Керування | Ручне | Кнопка, реле, таймер, датчик |
| Навантаження | Одна локальна група | Одна або кілька груп |
| Розширення схеми | Обмежене | Можна додати автоматизацію без зміни силового кола |
Контактор також спрощує діагностику. Автоматичний вимикач захищає кабель від перевантаження та короткого замикання, а контактор виконує регулярну комутацію. Не слід замінювати один пристрій іншим: захисний автомат не розрахований на постійне дистанційне вмикання світла, а контактор не замінює захист лінії. У правильно зібраному щиті кожен апарат виконує свою функцію.
Важливо: Перед монтажем перевірте схему виробника, переріз кабелю та параметри захисного автомата. Роботи всередині щита має виконувати кваліфікований електромонтажник після повного знеструмлення кола.
Як підібрати контактор за струмом і кількістю груп
Почніть із розрахунку струму навантаження кожної групи. Для однофазного освітлення орієнтовний струм визначають за формулою I = P / U, де P – сумарна потужність у ватах, а U – напруга мережі. Наприклад, група світильників загальною потужністю 2300 Вт за напруги 230 V споживає близько 10 А. Контактор на 20 А матиме запас, однак остаточний вибір залежить від типу навантаження, пускових струмів і документації виробника.
Потім визначають кількість полюсів. Однополюсний апарат комутує одну жилу, двополюсний – дві, триполюсний використовують для трифазних ліній, а чотириполюсний дає змогу одночасно керувати кількома провідниками відповідно до схеми проєкту. Незалежні світлові зони не варто механічно об’єднувати одним контактом: кожна група має залишатися захищеною власним автоматичним вимикачем.
Під час добору перевірте такі параметри:
- Сумарну потужність світильників і розрахунковий струм.
- Кількість полюсів та конфігурацію контактів: 1НО, 2НО, 4НО або 1НО+1НЗ.
- Напругу котушки: 24 V AC/DC чи 230 V AC.
- Наявність місця на DIN-рейці та сумісність зі схемою щита.
Асортимент варто порівнювати не тільки за номінальним струмом, а й за способом керування та кількістю контактів. У каталозі, який представляє інтернет-магазин ecshop.com.ua, можна підібрати модульні контактори й пускачі Hager та ETI для різних схем щитової автоматики. Це допомагає вибрати апарат під конкретну кількість груп, а не закладати запас без урахування проєкту.
Електроконтроль: модульні рішення для розподільних щитів

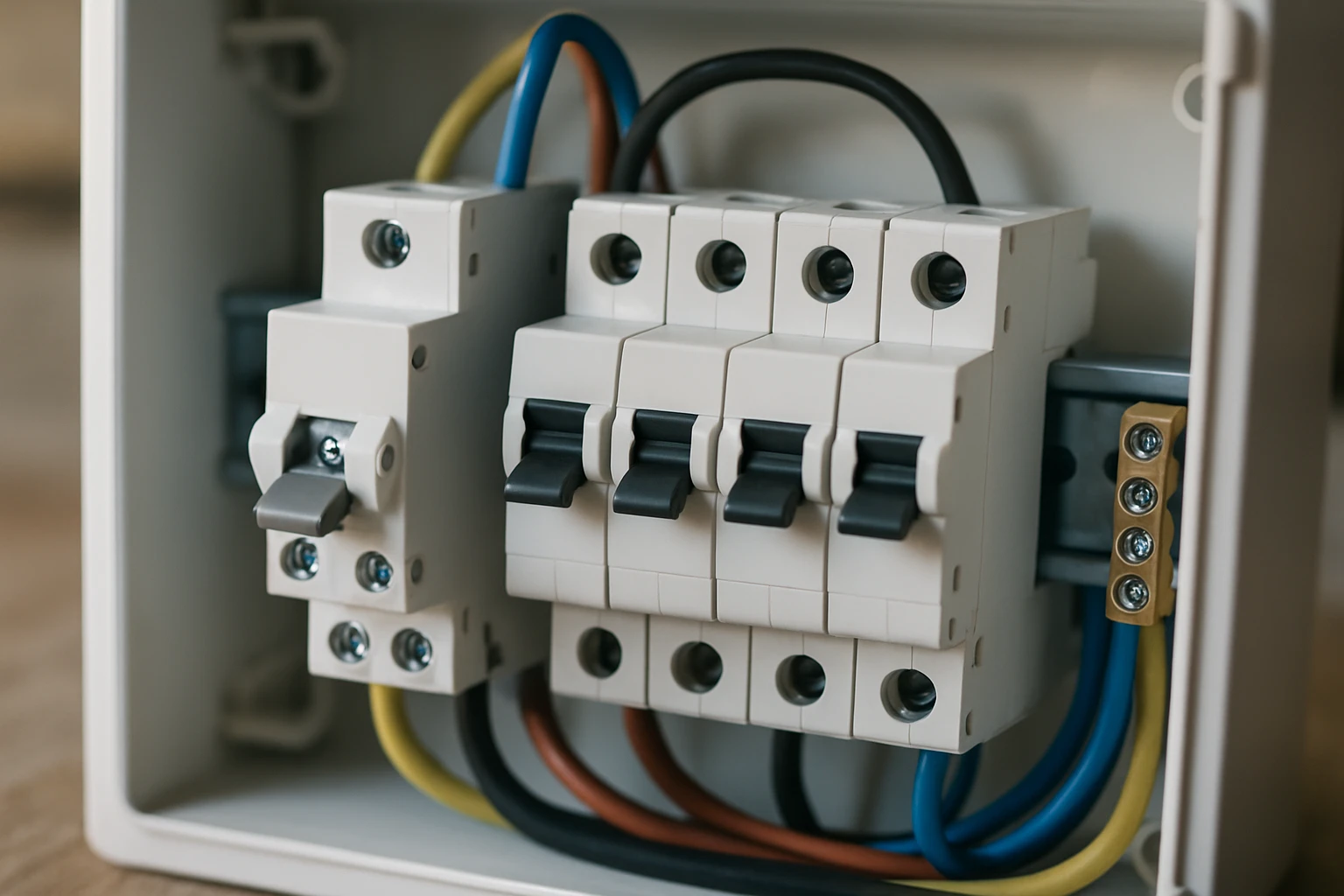

Для розподільного щита важливі не лише характеристики контактора, а й узгодженість усіх компонентів: захисту, клем, кабелю, реле керування та корпусу. Електроконтроль працює на ринку електротехніки понад 16 років і пропонує модульне обладнання для побутових і комерційних проєктів. В одному каталозі можна підібрати сумісні позиції для щита, не поєднуючи апарати навмання.
Компанія напряму співпрацює з виробниками, зокрема Hager, Wago, Eaton та ETI, і постачає сертифіковану продукцію. За потреби Електроконтроль виконує індивідуальне складання електрощитів з урахуванням навантаження, конфігурації приміщення та запланованих сценаріїв керування. Такий підхід допомагає передбачити резерв місця на DIN-рейці й потрібну кількість контактних груп для майбутнього розширення.
Контактор обирають після розрахунку навантаження, визначення кількості полюсів і напруги керуючої котушки. Для однієї групи освітлення достатньо базової схеми, а таймери, датчики та централізоване керування потребують продуманого щита. Модульний формат полегшує перевірку та подальшу модернізацію системи. Електроконтроль розглядає контактор як складову безпечної й логічно організованої електроустановки.
