Транзистори: що це таке, для чого потрібні та як правильно вибрати

Транзистор — один із найважливіших електронних компонентів. Його використовують у блоках живлення, підсилювачах, зарядних пристроях, телевізорах, комп’ютерах, побутовій техніці, автомобільній електроніці та багатьох інших пристроях. Без транзисторів неможливо уявити сучасну електроніку, адже саме вони відповідають за керування струмом, підсилення сигналу та роботу різних електронних схем.

Що таке транзистор простими словами

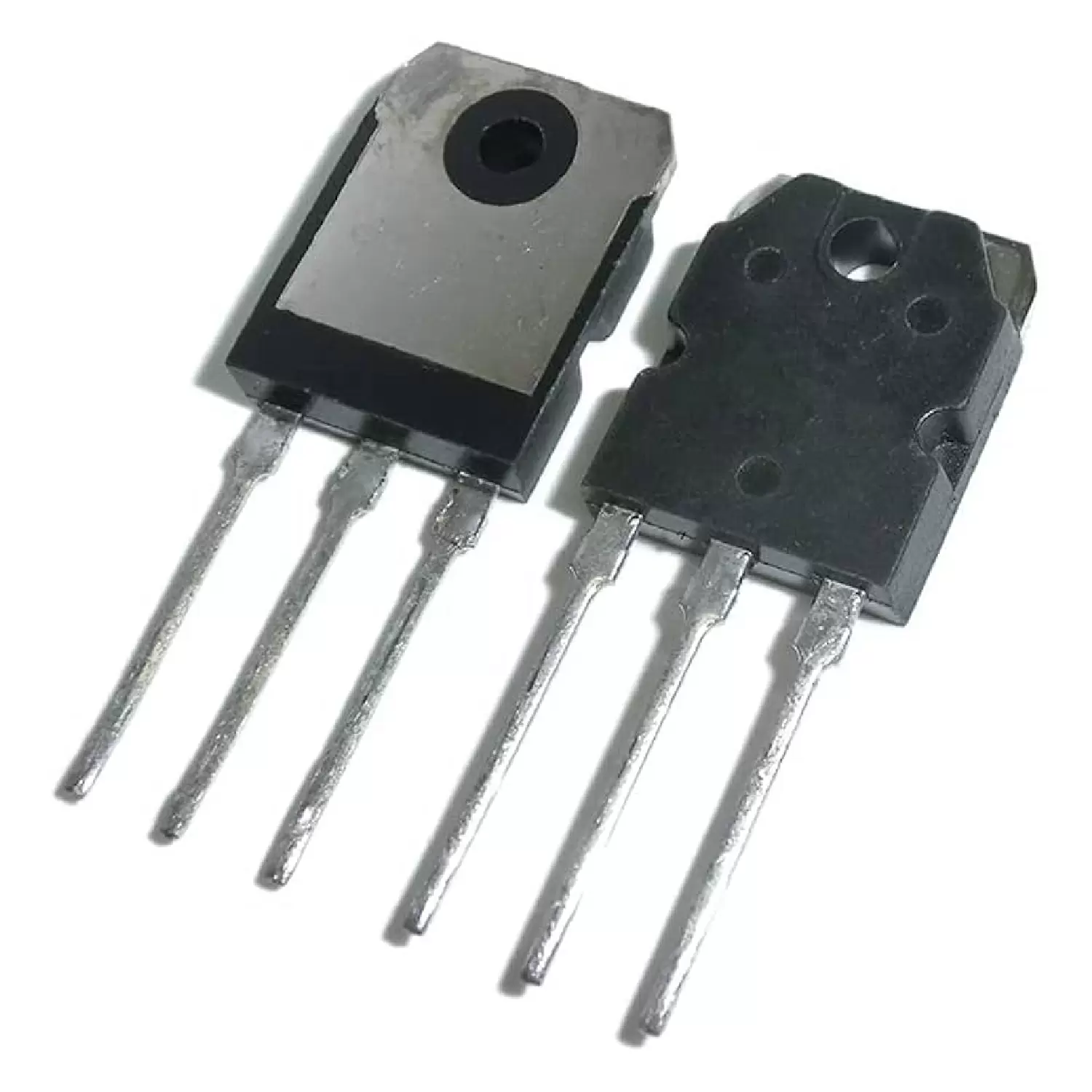

Транзистор — це напівпровідниковий елемент, який може керувати електричним струмом. Якщо пояснити простіше, він працює як електронний перемикач або підсилювач.

У режимі перемикача транзистор може вмикати й вимикати навантаження: світлодіод, реле, двигун, вентилятор або інший елемент схеми. У режимі підсилювача він збільшує слабкий електричний сигнал, наприклад в аудіопристроях або радіоапаратурі.

Де використовуються транзистори

Транзистори застосовуються майже в усіх електронних пристроях. Їх можна знайти в телевізорах, моніторах, зарядних блоках, материнських платах, інверторах, підсилювачах, контролерах, стабілізаторах напруги та блоках керування.

У побутовій техніці транзистори допомагають керувати живленням, двигунами, нагрівальними елементами та іншими вузлами. В автомобільній електроніці вони використовуються в системах запалювання, керування освітленням, датчиках і блоках управління.

Основні види транзисторів

Найчастіше використовуються біполярні транзистори та польові транзистори.

Біполярні транзистори позначаються як NPN або PNP. Вони мають три виводи: база, колектор і емітер. Такі транзистори часто використовують у підсилювачах, простих схемах керування та радіоелектроніці.

Польові транзистори, зокрема MOSFET, мають виводи затвор, стік і витік. Вони часто застосовуються в імпульсних блоках живлення, контролерах, силових схемах, зарядних пристроях і комп’ютерній техніці. MOSFET-транзистори добре підходять для керування потужним навантаженням і мають високу швидкість перемикання.

На що звертати увагу при виборі транзистора

Під час вибору транзистора важливо орієнтуватися не лише на його назву, а й на технічні характеристики. Один і той самий корпус не означає, що компоненти взаємозамінні.

Основні параметри, які потрібно враховувати:

тип транзистора — біполярний, польовий, NPN, PNP, N-channel або P-channel;

максимальна напруга;

максимальний струм;

потужність розсіювання;

тип корпусу;

розташування виводів;

коефіцієнт підсилення для біполярних моделей;

опір відкритого каналу для MOSFET;

робоча температура.

Якщо транзистор підбирається для ремонту, краще шукати такий самий компонент за маркуванням. Якщо точну модель знайти складно, потрібно підбирати аналог за характеристиками, а не тільки за зовнішнім виглядом.

Як читати маркування транзистора

Маркування зазвичай нанесене на корпус транзистора. Воно може складатися з літер і цифр, наприклад BC547, 2N2222, IRFZ44N, TIP41C або S8050. За цим позначенням можна знайти datasheet — технічний опис компонента.

У datasheet вказані всі основні параметри: напруга, струм, потужність, схема виводів, тип корпусу та рекомендовані умови роботи. Перед заміною транзистора бажано звірити ці дані, щоб новий елемент не вийшов з ладу після встановлення.

Чому транзистори виходять з ладу

Найчастіше транзистори пошкоджуються через перевантаження за струмом або напругою. Якщо схема працює з більшим навантаженням, ніж дозволяє компонент, транзистор може перегрітися або пробитися.

Також причиною несправності може бути коротке замикання, неправильна полярність, перегрів, погане охолодження, неякісна пайка або стрибки напруги в мережі. У силових схемах важливо використовувати радіатори, термопасту та правильне кріплення, щоб транзистор не перегрівався під час роботи.

Як перевірити транзистор

Біполярний транзистор можна перевірити мультиметром у режимі перевірки діодів. Між базою та іншими виводами має бути падіння напруги, схоже на перевірку діода. Якщо між усіма виводами коротке замикання або повний обрив, транзистор може бути несправним.

MOSFET-транзистори перевіряються складніше, оскільки вони чутливі до статичної електрики та мають іншу структуру. Для точної перевірки краще використовувати мультиметр, тестер компонентів або спеціальний прилад.

Якщо транзистор стоїть у схемі, результати вимірювання можуть бути неточними через інші компоненти поруч. У складних випадках його краще випаяти та перевірити окремо.

Як правильно замінити транзистор

Перед заміною потрібно переконатися, що новий транзистор підходить за типом, параметрами та розташуванням виводів. Не варто встановлювати перший схожий елемент, навіть якщо він має такий самий корпус.

Під час пайки важливо не перегрівати транзистор. Напівпровідникові компоненти чутливі до високої температури, тому працювати потрібно акуратно. Для силових транзисторів також потрібно перевірити стан радіатора, ізолюючої прокладки та термопасти.

Після заміни бажано оглянути плату на наявність пошкоджених доріжок, потемнілих ділянок, здуття конденсаторів або інших несправностей. Якщо не усунути причину поломки, новий транзистор може знову вийти з ладу.

Типові помилки при покупці транзисторів

Одна з найпоширеніших помилок — вибір тільки за зовнішнім виглядом. Транзистори в однакових корпусах можуть мати різну структуру, потужність, напругу та схему виводів.

Друга помилка — заміна NPN на PNP або N-channel MOSFET на P-channel. Такі компоненти працюють по-різному й не є взаємозамінними.

Третя помилка — ігнорування максимальної напруги та струму. Якщо поставити транзистор із меншим запасом, він може швидко перегрітися або пробитися.

Висновок

Транзистор — невеликий, але дуже важливий компонент, від якого залежить робота багатьох електронних пристроїв. Він може виконувати роль перемикача, підсилювача або елемента керування живленням.

Щоб правильно підібрати транзистор, потрібно враховувати його тип, напругу, струм, потужність, корпус і розташування виводів. Якщо компонент потрібен для ремонту, найкраще орієнтуватися на маркування старого транзистора та звіряти характеристики за технічним описом. Такий підхід допоможе уникнути помилок і продовжити термін служби електронного пристрою.
